產品名稱：YDGL負荷隔離開關
產品品牌：浙江亞德電氣有限公司
產品產地：浙江省樂清市柳市鎮后街工業區
客戶服務：13706780110（銷售經理）
在線咨詢：
YDGL系列負荷隔離開關，適用于交流50Hz、交流額定電ffi:660V及以下、 直流額定電壓440V及以下額定電流至3150A。在工業企業配電設備中 ，可供不頻繁手動接通和分?jǐn)嚯娐芳案綦x電源用。1000A及以上僅作隔離電源 ，不能帶負載分?jǐn)嚯娐?。

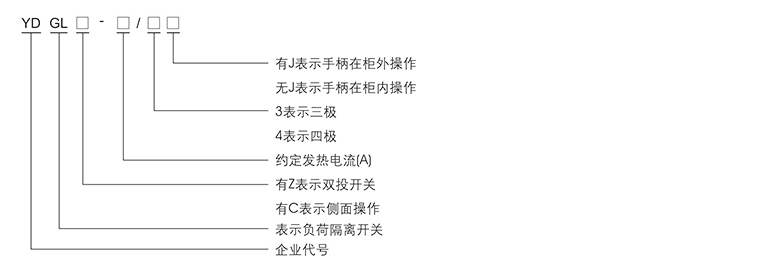

型號及含義
主要參數及技術性能
·YDGL-125至KL-630
| 約定發熱電流（A） | 125 | 160 | 200 | 250 | 315 | 400 | 630 | |
| 額定絕緣電壓（V） | 800 | |||||||
| 額定電流（A） | 380V AC21 | 125 | 160 | 200 | 250 | 315 | 400 | 630 |
| 660V AC21 | 125 | 160 | 160 | 200 | 315 | 400 | 500 | |
| 220V DC21 | 125 | 160 | 200 | 250 | 315 | 400 | 630 | |
| 440V DC21 | 125 | 160 | 160 | 200 | 315 | 400 | 500 | |
| 操作力N | 6.5 | 10 | 14.5 | |||||
·YDGL-125至KL-630
| 約定發熱電流（A） | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| 額定絕緣電壓（V） | 800 | ||||||
| 額定電流（A） | 380V AC20 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
| 660V AC20 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| 220V DC20 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| 440V DC20 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| 操作力N | 37-60 | ||||||
外形及安裝尺寸

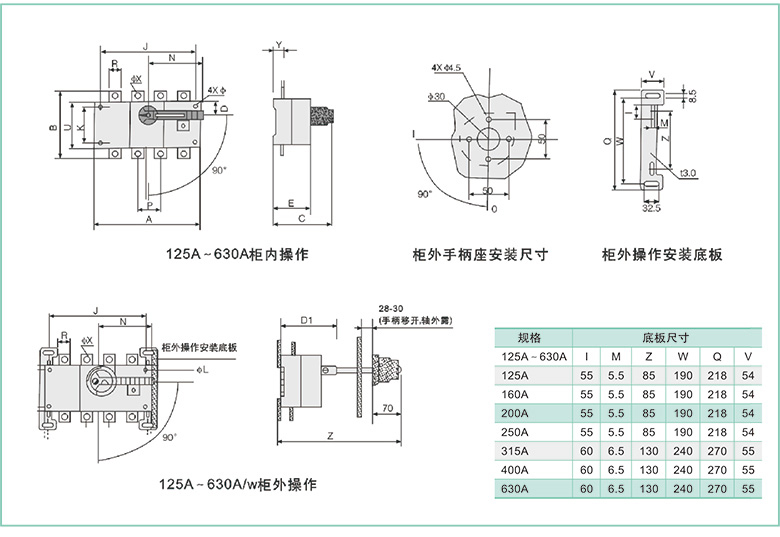

·125-630A負荷隔離開關外形與安裝尺寸
| 規格 | 底版尺寸 | |||||
| 125A-630A | I | M | Z | W | Q | V |
| 125A | 55 | 5.5 | 85 | 190 | 218 | 54 |
| 160A | 55 | 5.5 | 85 | 190 | 218 | 54 |
| 200A | 55 | 5.5 | 85 | 190 | 218 | 54 |
| 250A | 55 | 5.5 | 85 | 190 | 218 | 54 |
| 315A | 60 | 6.5 | 130 | 240 | 270 | 55 |
| 400A | 60 | 6.5 | 130 | 240 | 270 | 55 |
| 630A | 60 | 6.5 | 130 | 240 | 270 | 55 |
| 規格 | YDGL-XX YDGL-XX/J外型尺寸與安裝尺寸 | ||||||||||||||
| 電流 | A | B | C | D | E | Φ | J | K | N | P36 | R | U | ΦX | Y | Z |
| 125A/3 | 140 | 135 | 125 | 27 | 73 | 5.5 | 120 | 65 | 85 | 36 | 18 | 85 | 9 | 25 | 355 |
| 160A/3 | 140 | 135 | 125 | 27 | 73 | 5.5 | 120 | 65 | 85 | 36 | 20 | 85 | 9 | 25 | 355 |
| 125A/4 | 170 | 135 | 125 | 27 | 73 | 5.5 | 150 | 65 | 85 | 36 | 18 | 85 | 9 | 25 | 355 |
| 160A/4 | 170 | 135 | 125 | 27 | 73 | 5.5 | 150 | 65 | 85 | 50 | 20 | 85 | 9 | 25 | 355 |
| 200A/3 | 180 | 170 | 150 | 35 | 86 | 5.5 | 160 | 90 | 115 | 50 | 25 | 110 | 11 | 25 | 365 |
| 250A/3 | 180 | 170 | 150 | 35 | 86 | 5.5 | 160 | 90 | 115 | 50 | 25 | 110 | 11 | 25 | 365 |
| 200A/4 | 230 | 170 | 150 | 35 | 86 | 5.5 | 210 | 90 | 115 | 50 | 25 | 110 | 11 | 25 | 365 |
| 250A/4 | 230 | 170 | 150 | 35 | 86 | 5.5 | 210 | 90 | 115 | 65 | 25 | 110 | 11 | 25 | 365 |
| 315A/3 | 230 | 240 | 180 | 50 | 113 | 7 | 210 | 140 | 145 | 65 | 32 | 160 | 11 | 37 | 440 |
| 400A/3 | 230 | 240 | 180 | 50 | 113 | 7 | 210 | 140 | 145 | 65 | 35 | 160 | 11 | 37 | 440 |
| 630A/3 | 230 | 260 | 180 | 50 | 113 | 7 | 210 | 140 | 145 | 65 | 40 | 160 | 11 | 37 | 440 |
| 315A/4 | 290 | 240 | 180 | 50 | 113 | 7 | 270 | 140 | 145 | 65 | 32 | 160 | 11 | 37 | 440 |
| 400A/4 | 290 | 240 | 180 | 50 | 113 | 7 | 270 | 140 | 145 | 65 | 35 | 160 | 12 | 37 | 440 |
| 630A/4 | 290 | 260 | 180 | 50 | 113 | 7 | 270 | 140 | 145 | 65 | 40 | 160 | 12 | 37 | 440 |
型號及含義
·1000A-1600A負荷隔離開關外形與安裝尺寸

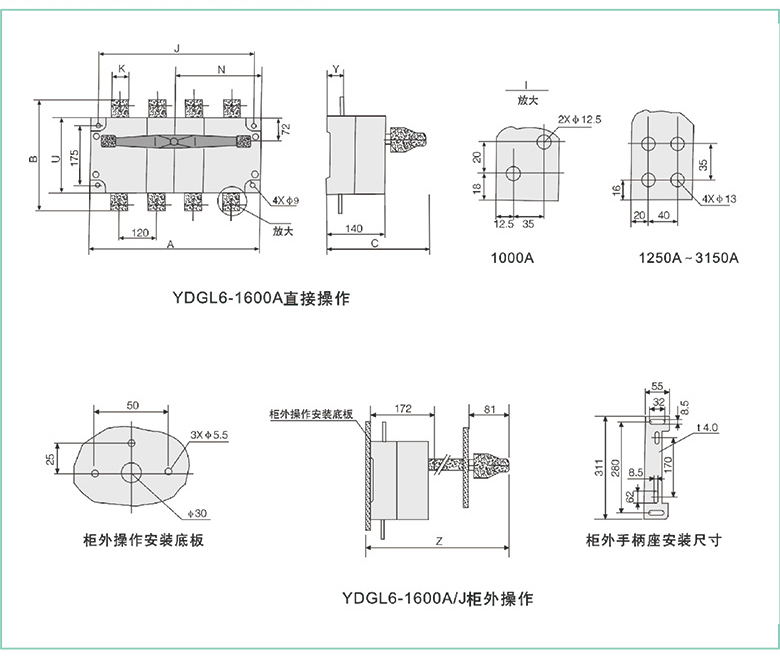

·YDGL柜內操作及YDGL柜外負荷隔離開關安裝尺寸
| 規格 | 外形尺寸與安裝尺寸 | ||||||||
| In | A | B | C | J | N | K | U | Y | Z |
| 1000A/3 | 378 | 310 | 240 | 353 | 174 | 60 | 200 | 48 | 630 |
| 1250A/3 | 378 | 360 | 240 | 353 | 174 | 70 | 200 | 48 | 630 |
| 1600A/3 | 378 | 360 | 240 | 353 | 174 | 80 | 200 | 48 | 630 |
| 1000A/4 | 498 | 312 | 240 | 473 | 234 | 60 | 200 | 48 | 630 |
| 1250A/4 | 498 | 360 | 240 | 473 | 234 | 70 | 200 | 48 | 630 |
| 1600A/4 | 498 | 360 | 240 | 473 | 234 | 80 | 200 | 48 | 630 |

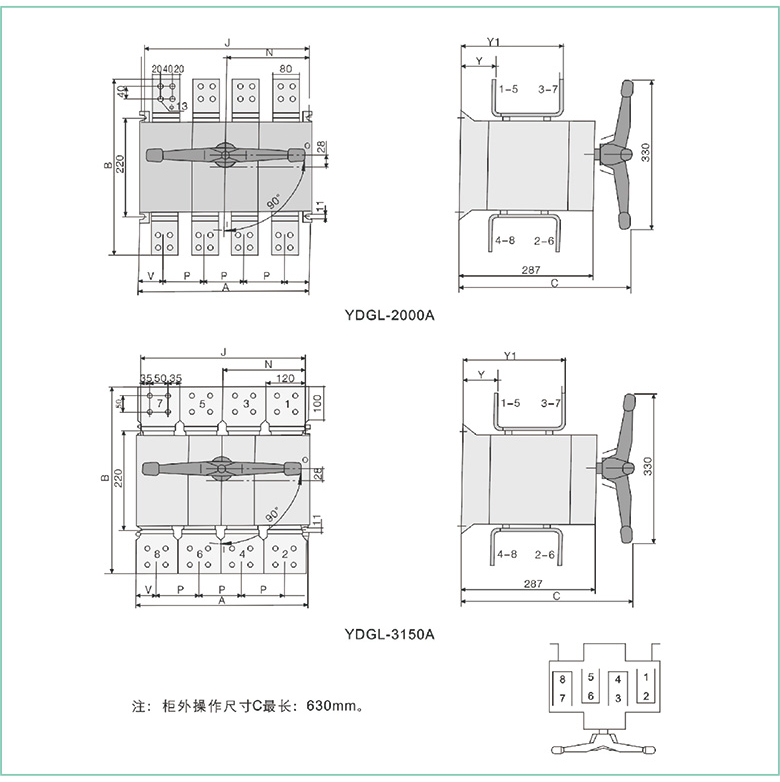

·2000A-3150A負荷隔離開關外形與安裝尺寸
·YDGL柜內操作及YDGL柜外負荷隔離開關安裝尺寸
| 規格 | YDGL-XX YDGL-XX/J外形尺寸與安裝尺寸 | ||||||||
| 電流 | A | B | C | J | N | P | V | Y | Y1 |
| 2000A/3 | 378 | 450 | 374 | 353 | 174 | 120 | 60 | 80 | 230 |
| 2500A/3 | 378 | 450 | 374 | 353 | 174 | 120 | 60 | 80 | 230 |
| 3150A/3 | 378 | 450 | 374 | 353 | 174 | 120 | 60 | 80 | 230 |
| 2000A/4 | 498 | 510 | 374 | 473 | 234 | 120 | 60 | 80 | 230 |
| 2500A/4 | 498 | 510 | 374 | 473 | 234 | 120 | 60 | 80 | 230 |
| 2150A/4 | 498 | 510 | 374 | 473 | 234 | 120 | 60 | 80 | 230 |

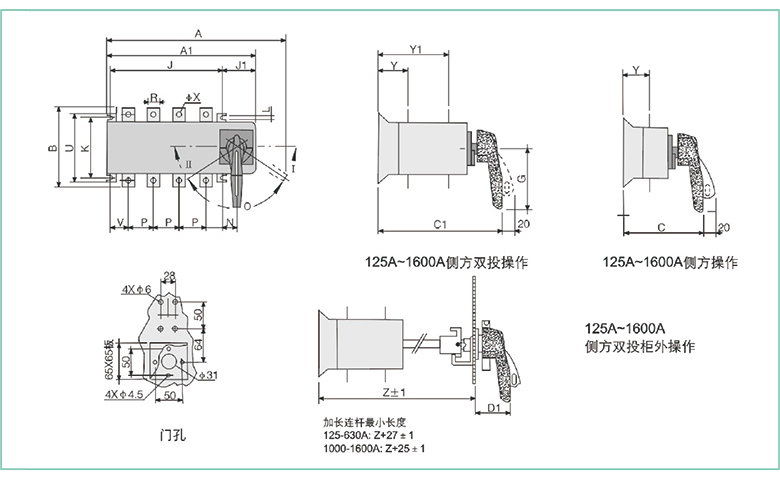

·YDGLC-125~1600及KLZ-125~1600安裝尺寸
| 規格 | YDGL-XX YDGL-XX/J外形及安裝尺寸 | |||||||||||||||||
| 電流 | A | A1 | B | C | C1 | D1 | J | K | L | N | P | R | U | V | X | Y | Y1 | Z |
| 125A/3 | 267 | 196 | 135 | 152 | 212 | 60 | 120 | 95 | 7 | 29.5 | 36 | 18 | 115 | 20 | 9 | 55 | 120 | 232 |
| 160A/3 | 267 | 196 | 135 | 152 | 212 | 60 | 120 | 95 | 7 | 29.5 | 36 | 20 | 115 | 20 | 9 | 55 | 120 | 232 |
| 125A/4 | 297 | 296 | 135 | 152 | 212 | 60 | 150 | 95 | 7 | 29.5 | 36 | 18 | 115 | 20 | 9 | 55 | 120 | 232 |
| 160A/4 | 297 | 296 | 135 | 152 | 212 | 60 | 150 | 95 | 7 | 29.5 | 36 | 20 | 115 | 20 | 9 | 55 | 120 | 232 |
| 200A/3 | 307 | 236 | 170 | 147 | 229 | 60 | 160 | 115 | 7 | 29.5 | 50 | 25 | 140 | 27 | 11 | 65 | 145 | 249 |
| 250A/3 | 307 | 236 | 170 | 147 | 229 | 60 | 160 | 115 | 7 | 29.5 | 50 | 25 | 140 | 27 | 11 | 65 | 145 | 249 |
| 200A/4 | 357 | 286 | 170 | 147 | 229 | 60 | 210 | 115 | 7 | 29.5 | 50 | 25 | 140 | 27 | 11 | 65 | 145 | 249 |
| 250A/4 | 357 | 286 | 170 | 147 | 229 | 60 | 210 | 115 | 7 | 29.5 | 50 | 25 | 140 | 27 | 11 | 65 | 145 | 249 |
| 315A/3 | 372 | 301 | 240 | 184 | 297 | 60 | 210 | 180 | 9 | 45 | 65 | 32 | 205 | 37.5 | 11 | 84 | 198 | 317 |
| 400A/3 | 372 | 301 | 240 | 184 | 297 | 60 | 210 | 180 | 9 | 45 | 65 | 35 | 205 | 37.5 | 11 | 84 | 198 | 317 |
| 630A/3 | 372 | 301 | 260 | 184 | 297 | 60 | 210 | 180 | 9 | 45 | 65 | 40 | 205 | 37.5 | 13 | 84 | 198 | 317 |
| 315A/4 | 432 | 361 | 240 | 184 | 297 | 60 | 210 | 180 | 9 | 45 | 65 | 32 | 205 | 37.5 | 11 | 84 | 198 | 317 |
| 400A/4 | 432 | 361 | 240 | 184 | 297 | 60 | 270 | 180 | 9 | 45 | 65 | 35 | 205 | 37.5 | 11 | 84 | 198 | 317 |
| 630A/4 | 432 | 361 | 260 | 184 | 297 | 60 | 270 | 180 | 9 | 45 | 65 | 40 | 205 | 37.5 | 13 | 84 | 198 | 317 |
| 1000A/3 | 621 | 472 | 310 | 230 | 374 | 81 | 270 | 220 | 11 | 51.5 | 120 | 60 | 250 | 60.5 | 13 | 108 | 253 | 374 |
| 1250A/3 | 621 | 472 | 360 | 230 | 374 | 81 | 353 | 220 | 11 | 51.5 | 120 | 80 | 250 | 60.5 | 13 | 108 | 253 | 374 |
| 1600A/3 | 621 | 472 | 360 | 230 | 374 | 81 | 353 | 220 | 11 | 51.5 | 120 | 80 | 250 | 60.5 | 13 | 108 | 253 | 374 |
| 1000A/4 | 741 | 592 | 310 | 230 | 374 | 81 | 473 | 220 | 11 | 51.5 | 120 | 60 | 250 | 60.5 | 13 | 108 | 253 | 374 |
| 1250A/4 | 741 | 592 | 360 | 230 | 374 | 81 | 473 | 220 | 11 | 51.5 | 120 | 80 | 250 | 60.5 | 13 | 108 | 253 | 374 |
| 1600A/4 | 741 | 592 | 360 | 230 | 374 | 81 | 473 | 220 | 11 | 51.5 | 120 | 80 | 250 | 60.5 | 13 | 108 | 253 | 374 |
YDGLR系列隔離開關熔斷器組
·使用范圍
YDGLR系列隔離開關熔斷器組，適用于 交流50Hz,交流額定電壓660V及以下，直流額定電壓440V及以下，額定電流值630A。在工業企業配電設備中，主要用于有高短路電流的配電電路和電動機電路，可供不頻繁手動接通和分段正常負載及隔離電源用。
產品符合IEC60947-3，GB14048.3標準。

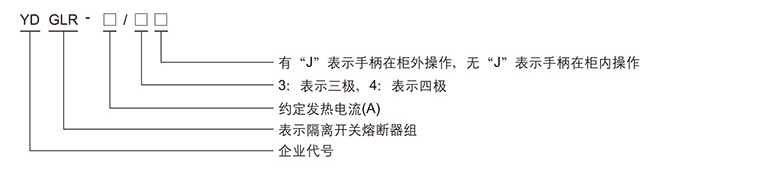

·型號及含義
·正常工作條件和安裝條件
1.周?chē)諝鉁囟炔怀^(guò)+40℃，且其24h內的平均溫度值不超過+35攝氏度。下限溫度不低于-5℃。
2.安裝地點的海拔不超過2000m。
3.周?chē)髿猸h(huán)境的污染等級：3級。
4.濕度最高溫度為+40攝氏度時，空氣的相對濕度不超過50%，在較低溫度時允許有較高的相對溫度，如+20℃可達90%。
5.無雪雨侵襲和沖擊震動及明顯搖動的地方。
6.開關應垂直安裝。
·主要參數及技術性能
| 約定發熱電流（A） | 160 | 250 | 400 | 630 | ||||
| GG熔斷體額定電流（A） | 125 | 160 | 200 | 250 | 315 | 400 | 630 | |
| 額定絕緣電壓（V） | V690 | 800 | ||||||
| 額定電流（A） | 380V AC21 | 125 | 160 | 200 | 250 | 315 | 400 | 630 |
| 380V AC22 | 125 | 160 | 200 | 250 | 315 | 400 | 630 | |
| 660V AC21 | 100 | 100 | 200 | 250 | 315 | 315 | 425 | |
| 660V AC22 | 100 | 100 | 200 | 250 | 315 | 315 | 425 | |
| 380V DC21 | 125 | 160 | 200 | 250 | 315 | 400 | 630 | |
| 380V DC22 | 125 | 160 | 200 | 250 | 250 | 400 | 630 | |
| 660V DC21 | 100 | 100 | 200 | 250 | 315 | 315 | 425 | |
| 660V DC22 | 100 | 100 | 200 | 250 | 315 | 315 | 425 | |
·結構特點
開關采用熱固性塑料全封閉式結構，保證工作安全可靠。每組都有兩組雙斷點的觸頭系統，兩組觸頭串聯，提高開關的電流分段能力，保證開關電源隔離可靠，手動式旋轉操作機構，帶有儲能彈簧，因此動觸頭能快速運動與操作速度無關。

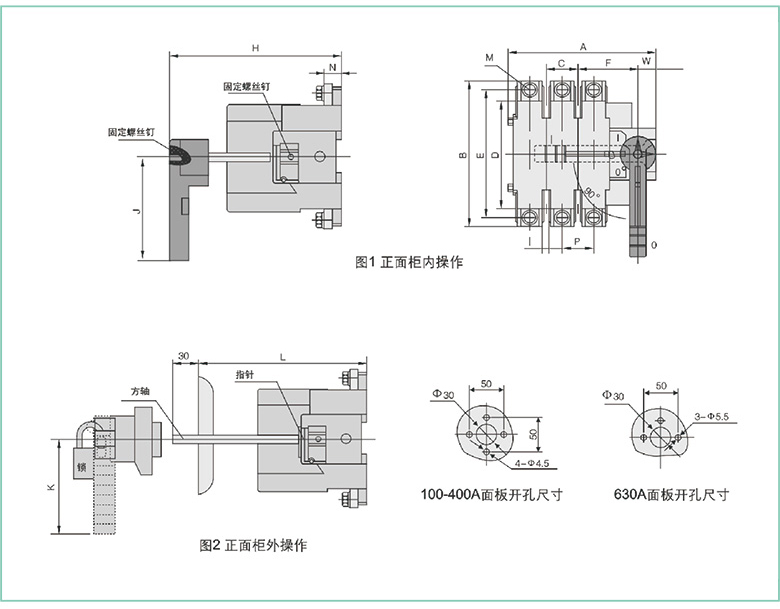

·外形及安裝尺寸
| 規格 | 外形尺寸與安裝尺寸 | ||||||||||||||
| A | B | C | D | E | F | H | I | J | L | M | N | W | P | K | |
| 160/3 | 165 | 162 | 36 | 120 | 142 | 67.5 | 190 | 5.5 | 115 | 205-325 | 8 | 19 | 21 | 36 | 126 |
| 160/4 | 202 | 162 | 36 | 120 | 142 | 67.5 | 190 | 5.5 | 115 | 205-325 | 8 | 19 | 21 | 36 | 126 |
| 250/3 | 240 | 195 | 60 | 160 | 166 | 91.5 | 210 | 5.5 | 145 | 205-325 | 10 | 19 | 21 | 60 | 126 |
| 250/4 | 300 | 195 | 60 | 160 | 166 | 91.5 | 210 | 5.5 | 145 | 205-325 | 10 | 19 | 21 | 60 | 126 |
| 400/3 | 280 | 205 | 66 | 170 | 176 | 122 | 210 | 5.5 | 145 | 205-325 | 10 | 25 | 21 | 66 | 126 |
| 400/4 | 346 | 205 | 66 | 170 | 176 | 122 | 210 | 5.5 | 145 | 205-325 | 10 | 25 | 21 | 66 | 126 |
| 630/3 | 346 | 300 | 250 | 250 | 268 | 39 | 350 | Φ9 | 190 | 330-440 | 12 | 72 | 37 | 80 | 190 |
| 630/4 | 426 | 300 | 250 | 250 | 268 | 39 | 350 | Φ9 | 190 | 330-440 | 12 | 72 | 37 | 80 | 190 |
